Фундамент стаканного типа
Это разновидность столбчатого фундамента, который используется для монтажа несущих колонн и равномерно распределяет нагрузку от здания на грунт. Конструкция состоит из нескольких элементов, что обеспечивает высокую прочность и долговечность.
Устройство фундамента стаканного типа
Основные элементы:
- Опорная плита (основание). Монолитная железобетонная плита, которая принимает на себя и распределяет нагрузку от сооружения. Устанавливается на песчано-щебневую подушку. Минимальная площадь подушки — 12 м².
- Подстаканник (башмак). Прямоугольный железобетонный элемент, который монтируется по центру плиты. В середине имеет полость для установки опорного элемента — колонны.
- Колонна. Устанавливается в подстаканник. Может быть изготовлена из стали или железобетона. На неё монтируются балки сооружения.
- Все элементы связываются в единую систему стаканного фундамента.
Виды фундаментов стаканного типа
По структуре фундаменты бывают сборными (изготавливаются на заводе) и монолитными (заливаются непосредственно на стройплощадке).
Классификация также проводится по размерам и несущей способности. Например, согласно ГОСТу 24476-80, маркировка может включать параметры сечения колонны, площадь плиты, высоту посадки и несущую способность.
Области применения
Фундаменты стаканного типа используются для:
- колонн промышленных зданий;
- опор линий электропередач и вышек связи;
- мостов и надземных пешеходных переходов;
- подземных помещений (хранилищ, гаражей, энергостанций);
- ангаров, складов;
- одноэтажных торговых и спортивных комплексов с небольшим весом;
- каркасных домов (в частном строительстве).
Также такие фундаменты рекомендуются для застройки в местах с повышенной тектонической активностью и на сыпучем слоистом грунте.
Основание
Преимущества
- высокая прочность и долговечность (срок службы — более 100 лет);
- равномерное распределение нагрузки, что снижает риск локальных просадок;
- быстрый и технологичный монтаж;
- уменьшенный объём земляных работ по сравнению с ленточными фундаментами;
- возможность перевозки и повторной установки (актуально для модульных и каркасных домов);
- устойчивость к движению грунтов и неблагоприятным грунтовым условиям.
Недостатки
- необходимость применения строительной техники для транспортировки, погрузки, разгрузки и монтажа;
- ограничение применения на очень мягких и сложных почвах с высокой подвижностью, пучинистых и болотных грунтах;
- сложность транспортировки тяжёлых блоков.
Особенности монтажа
- Подготовка основания — выравнивание площадки и устройство песчано-щебёночной подушки.

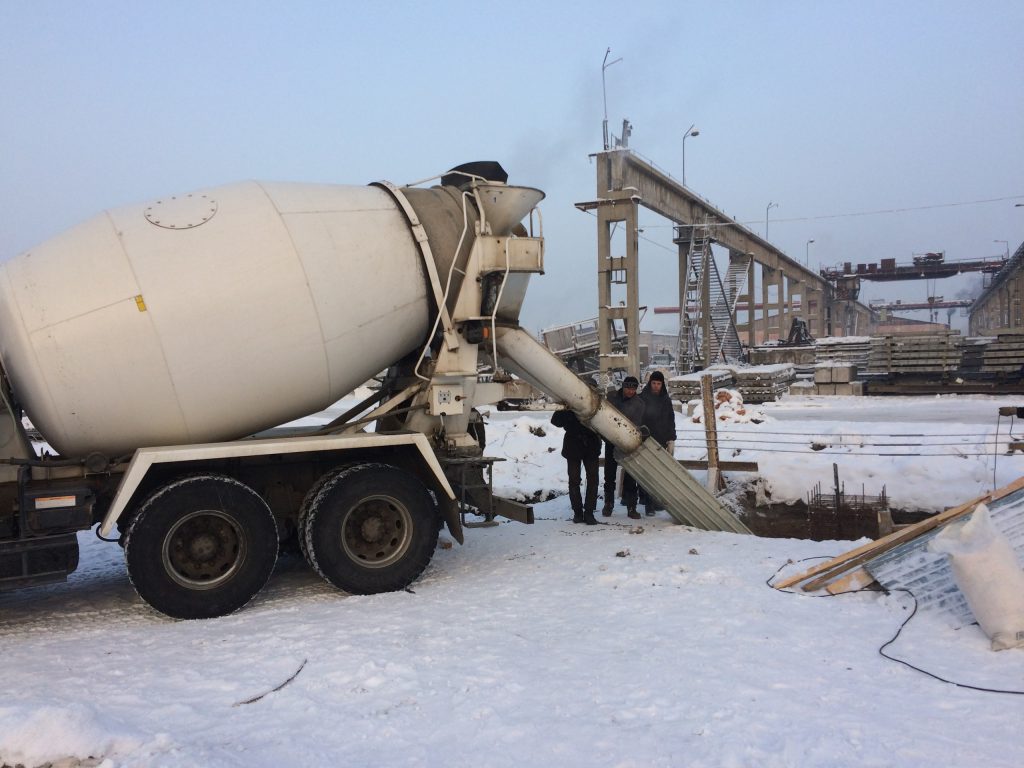

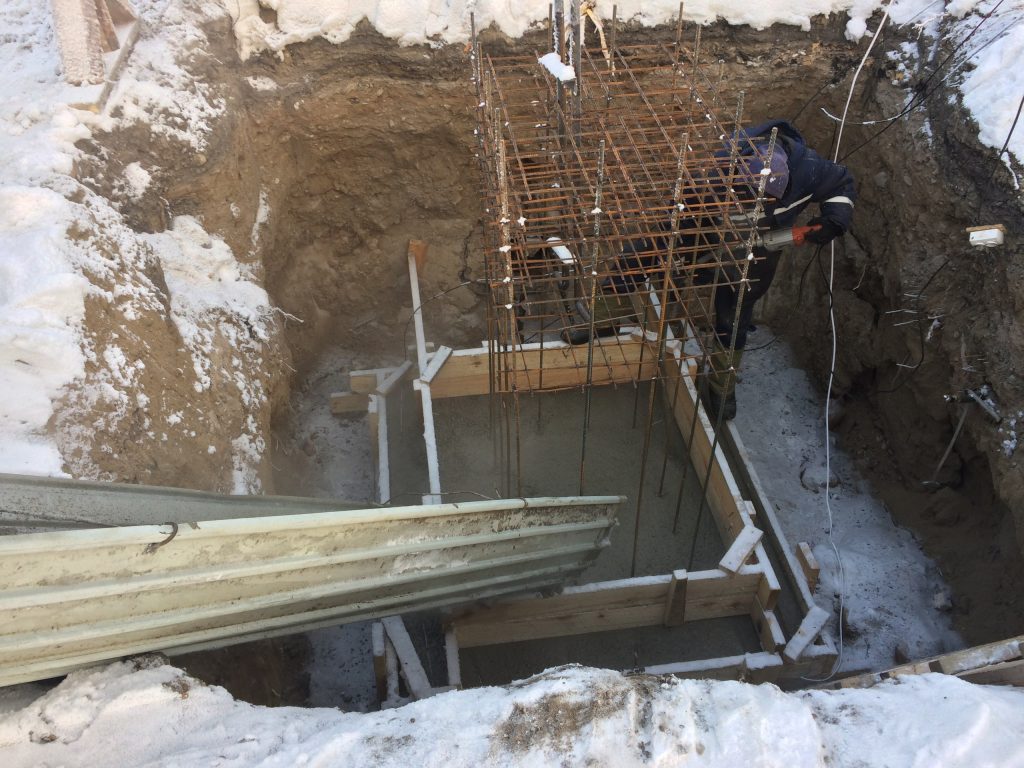

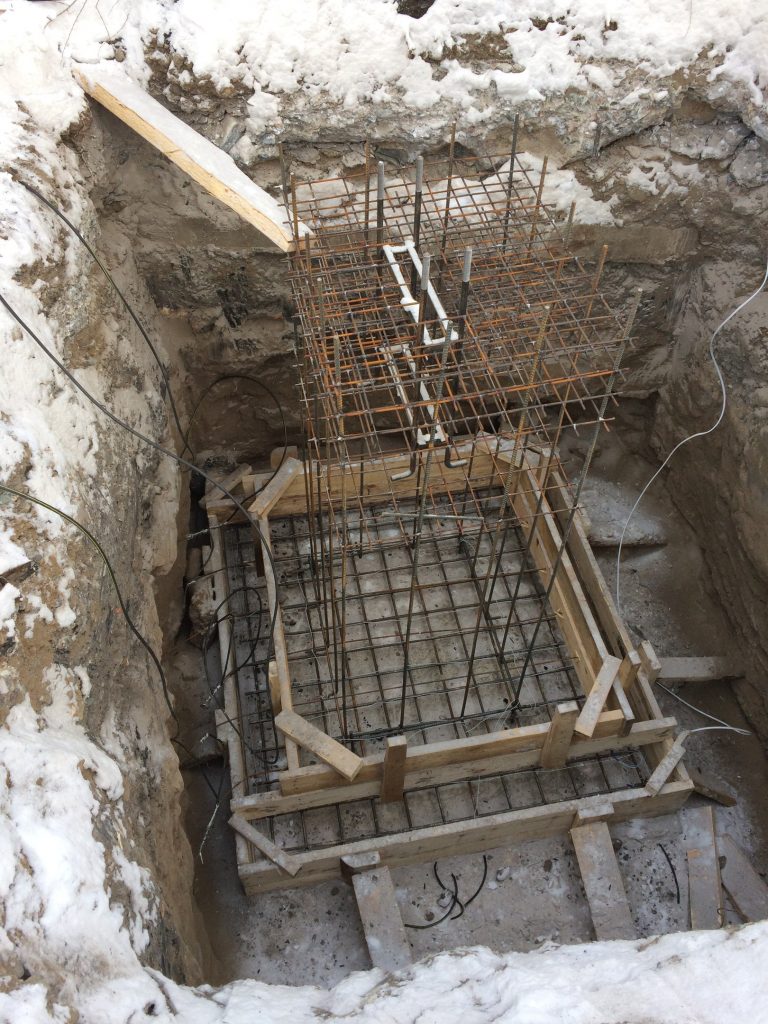

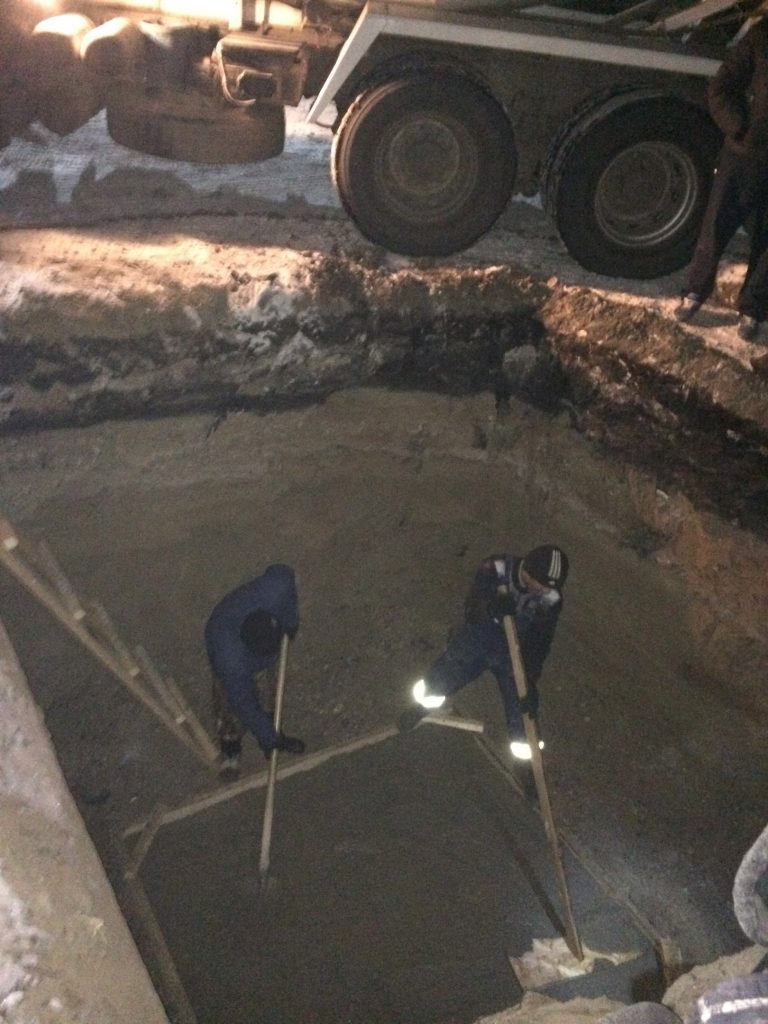

- В случае монолитных стаканов основа формируется с помощью специальной опалубки и армирования прямо на стройплощадке с последующей заливкой бетона.
- Стаканы поднимают с помощью монтажных петель, центруют, устанавливают в подготовленные ямы.
- На стаканы с помощью крана опускают колонны и фиксируют их на «башмаке» выбранным способом.
- Для обеспечения точности монтажа на стаканы и колонны наносят риски, обозначающие оси.Расчёт и конструирование фундаментов стаканного типа включают определение сечения подколонника, подбор размеров подошвы, проверку на продавливание, подбор армирования и другие этапы.
